Béc Phun Dầu Cho Đầu Đốt 1/4"

Béc Phun Dầu Cho Đầu Đốt  dầu Diesel (Diesel Oil) hay mazut (Fuel oil) lỗ 0.8mm lưu lượng dầu là 6L/h; 1mm 8L/H, có thể phun sương tốt nhất ở vòi phun không khí áp suất thấp. Béc được sử dụng với dầu diesel, dầu nặng, dầu thải, dầu động vật và thực vật, hệ thống đốt nhiên liệu có cồn và cho dầu hỏa, nguyên tử hóa dầu.

Béc Phun Dầu Cho Đầu Đốt, Đầu Phun Nhiên Liệu Dầu Đốt, Đầu Phun Dầu Nặng Diesel

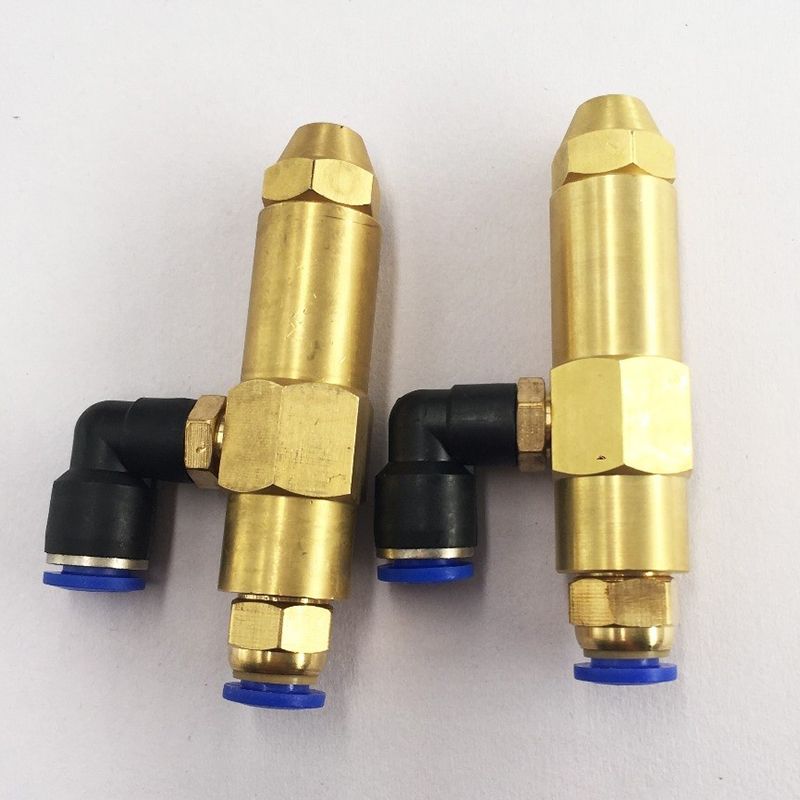

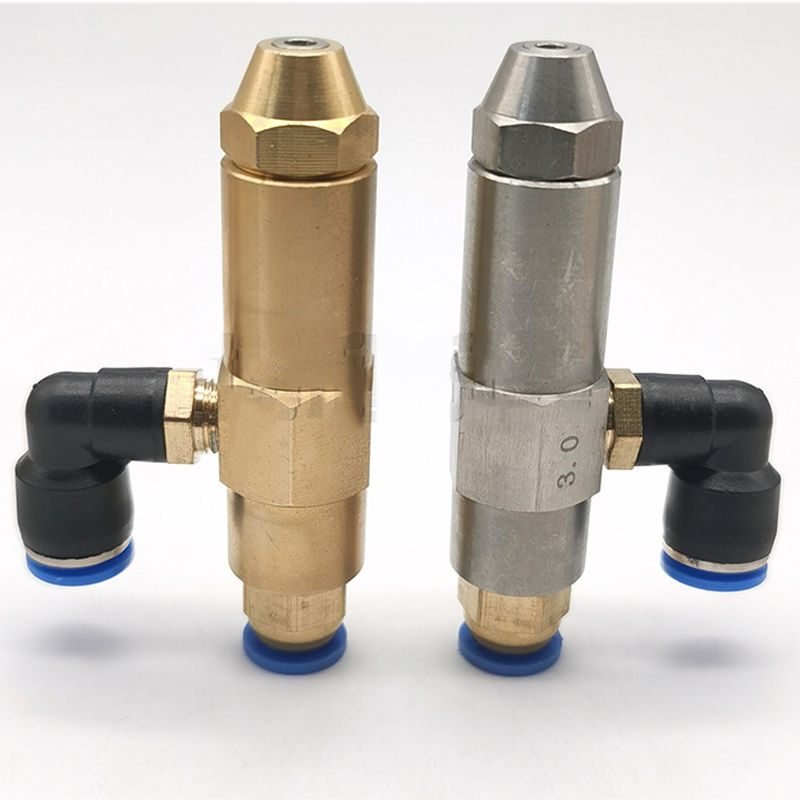

Béc phun dầu cho đầu đốt

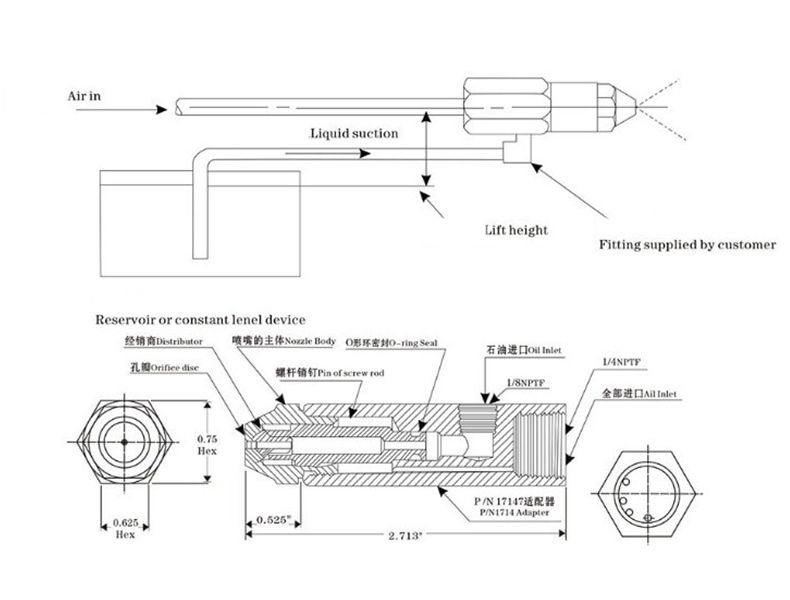

Cấu tạo béc phun dầu cho đầu đốt

Chi Tiết Sản Phẩm Béc Phun Dầu Cho Đầu Đốt

- Tổng chiều dài: 68mm

- Cửa hút gió: 1/4 ",  chèn ống có Φ8mm

- Đầu vào khí/dầu: 1/8 ", chèn ống có 6mm

- Đường kính lỗ khoan: 0.5mm 0.8mm 1.0mm 1.2mm 1.3mm 1.5mm 1.8mm 2.0mm 2.5mm 3.0mm 3.5mm 4.0mm

Kích thước và bán kính đầu phun

Béc phun dầu GARAN:

Dùng cho đầu đốt dầu diesel (DO) hay dầu mazut(FO).

Dùng khí nén để tạo xoáy bên trong các ống và trộn các giọt dầu nguyện tử tác động. Có thể tạo ra các hạt kích thước nhỏ ở áp suất thấp và khối lượng thấp.

Có thể kiểm soát lưu lượng không khí và áp suất để điều chỉnh lưu lượng phun, góc và kích thước. Do dòng lưu chất của vòi phun lớn, nó có tác dụng chống tắc nghẽn tốt,có hiệu ứng phun sương lưu chất rất tốt.

Áp suất làm việc 3bar:

Đường kính 0.5mm, lưu lượng dầu DO là 4 L/H;

Đường kính 0.8mm, lưu lượng dầu DO là 6 L/H;

Đường kính 1.0mm, lưu lượng dầu DO là 8 L/H;

Đường kính 1.5mm, lưu lượng dầu DO là 11L/H;

Đường kính 2.0mm, lưu lượng dầu DO là 14L/H;

Đường kính 2.5mm, lưu lượng dầu DO là 17L/H;

Đường kính 3.0mm, lưu lượng dầu DO là 20L/H;

Đường kính 3.5mm, lưu lượng dầu DO là 23L/H;

Đường kính 4.0mm, lưu lượng dầu DO là 26L/H;

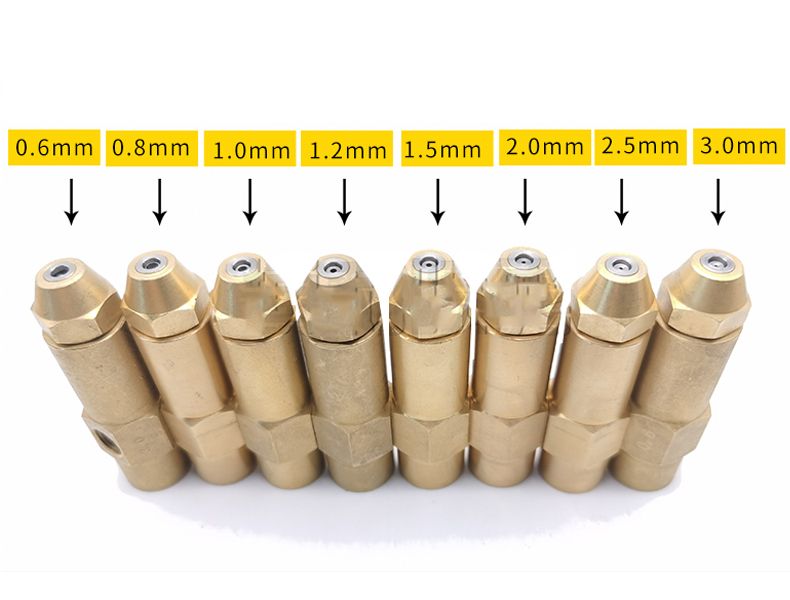

Béc phun dầu cho đầu đốt có các đầu phun khác nhau

Cấu tạo đầu đốt phun cho đầu đốt dầu thải

Kiểm tra :

Sử dụng béc có đk lổ phun 3mm với lưu lượng dầu DO phun là 20l/h. Nhiệt lượng khi đốt 1 kg dầu DO là 10.030 Kcal/kg, vậy khi béc đốt hoạt động trong 1 giờ sẽ cấp lượng nhiệt khoảng 175.000 Kcal/h.


Bảng quy đổi kích thước tương đối của béc phun nước

Đặc Tính Sản Phẩm Đầu Phun Cho Đầu Đốt Dầu Thải

 - Việc sử dụng khí nén để xoáy bên trong các ống và trộn các giọt nước nguyên tử tác động.


-  Có thể tạo ra các hạt nhỏ Kích thước hạt nhỏ ở áp suất thấp và điều kiện khối lượng thấp.


- Có thể kiểm soát lưu lượng không khí và áp suất để điều chỉnh lưu lượng phun, góc và kích thước chi tiết.


- Do dòng chất lỏng của vòi phun lớn, nó có tác dụng chống tắc nghẽn tốt.


- Trong dầu nặng, đầu đốt dầu thải, dầu và độ nhớt ứng dụng khác của hiệu ứng phun sương chất lỏng rất tốt.

- Khoảng áp suất làm việc là 0-10/kg/cm2, lưu lượng dòng chảy khác nhau thì cần các fin lọc khác nhau


- Lưu lượng dòng chảy là 1.5-1.7 L/h, cần fin lọc dầu nhớt 45um


- Dung lượng dòng chảy là 1.89-3.78 L/H, cần bộ lọc dầu 75um


- Dung lượng dòng chảy là 4.76-5.10 L/H, cần bộ lọc dầu 125um


- Dung lượng dòng chảy là 5.68-41.64 L/H, cần bộ lọc dầu 140um


- Lưu lượng trên 45,42l/h, không cần bộ lọc dầu nhớt

- Phạm vi dung lượng dòng chảy là 1.89-3.78 L/H, cần màn hình bộ lọc dầu nhớt 75um = lưu lượng dòng chảy là 1.89-3.78 L/H, cần fin lọc dầu nhớt 75um

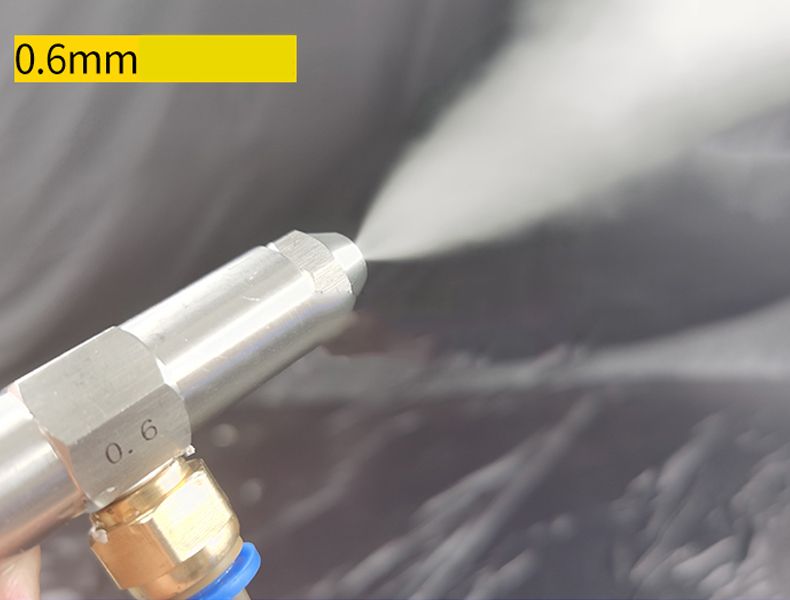

Đường kính lỗ phun béc 0.6 mm

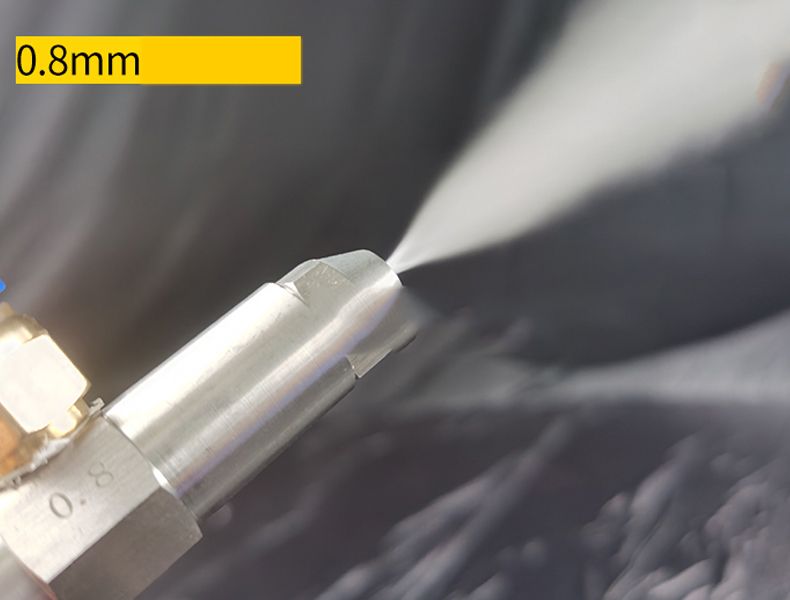

Đường kính lỗ phun béc 0.8 mm

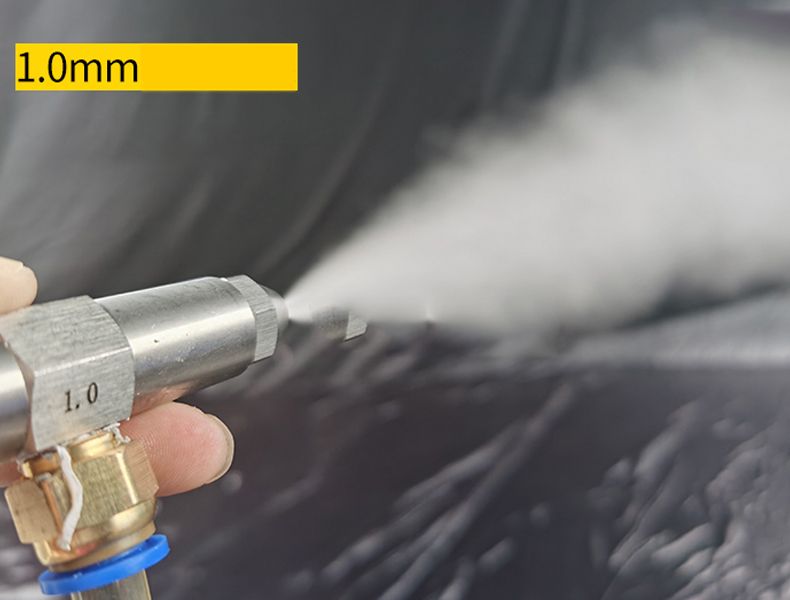

Đường kính lỗ phun béc 1.0 mm

Đường kính lỗ phun béc 1.2 mm

Đường kính lỗ phun béc 1.5 mm


Kiểm Tra

- Thông thường áp suất làm việc là 3 bar, đối với béc lỗ 1.00mm, lưu lượng dầu là 10L/H x 10000kcal = 100000kcal/h, nhiệt độ > 1000 độ C. Đối với lỗ 2.0mm, lưu lượng dầu là 19L/H. hay 190000kcal/h, T.1000 độ C. Dung sai Công suất là ± 10%. Chiều cao Siphon là 30cm, và góc phun là 45 độ.

- Vui lòng lưu ý dữ liệu trên là dựa trên nước để tham khảo, nếu bạn sử dụng chất lỏng khác, bạn có thể tính toán nó theo tỷ lệ mật độ.

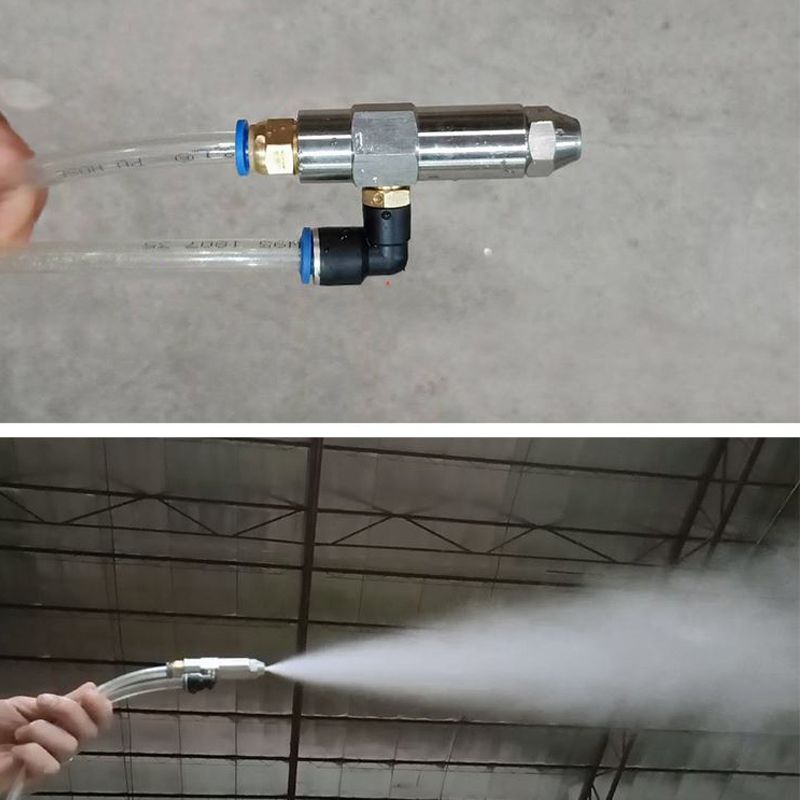

Lắp đặt sử dụng béc phun


Lắp Đặt

- Máy nén khí phải có khả năng cung cấp ít nhất 10% không khí hơn so với các giá trị quy định. Tất cả các kết nối nhiên liệu và hàng không phải chặt chẽ. Bất kỳ rò rỉ, đặc biệt là trong ống dẫn nhiên liệu, sẽ có ảnh hưởng bất lợi đến đặc điểm nâng.


- Vòi phun sẽ chảy ở vị trí ngang hoặc dọc. Khoảng cách nâng cho một vòi phun gắn thẳng đứng được đo từ mức chất lỏng đến cuối (mặt) của vòi phun. Khoảng cách nâng để gắn ngang được thể hiện trong bản vẽ lắp đặt.


Nếu ứng dụng đốt cháy không cho phép sử dụng một thiết bị mức không đổi, có thể thu được đặc điểm phun tuyệt vời bằng cách sử dụng bơm Đo nhiên liệu và máy nén khí. Cũng có thể vận hành vòi phun trong hệ thống điều áp kín bằng cách sử dụng áp suất không khí để nâng và phun nhiên liệu.

Xem thêm: Vòi Phun Dầu Cho Đầu Đốt

Vòi Phun Dầu Cho Đầu Đốt
