Những Ký Hiệu Trong Bản Vẽ Công Trình Và Các Quy Định

Trong ngành xây dựng, các ký hiệu là ngôn ngữ chung giúp kết nối từ giai đoạn thiết kế đến thi công. Từ kiến trúc sư, kỹ sư cho đến nhà thầu và công nhân, tất cả đều dựa vào các ký hiệu này để đảm bảo sự hiểu biết thống nhất trong suốt quá trình xây dựng. Những ký hiệu này đơn giản hóa các thiết kế phức tạp thành các ký hiệu tiêu chuẩn, giúp dễ dàng hơn trong việc diễn giải các yếu tố như kết cấu, vật liệu, hệ thống điện, hệ thống cấp thoát nước và các biện pháp an toàn.

Hiểu rõ các ký hiệu không chỉ nâng cao hiệu quả làm việc mà còn đảm bảo tuân thủ các tiêu chuẩn và quy định của ngành, yếu tố quan trọng cho sự an toàn và đảm bảo chất lượng. Hơn nữa, việc thành thạo các ký hiệu xây dựng giúp giảm thiểu sai sót trong quá trình thi công, tiết kiệm thời gian và chi phí, đồng thời đảm bảo chất lượng dự án. Trong bài viết này, chúng tôi sẽ phân tích các ký hiệu quan trọng được sử dụng trong các bản vẽ xây dựng, cách chúng tuân thủ các yêu cầu quy định, và ảnh hưởng của chúng đến vòng đời của dự án.

Hãy tiếp tục theo dõi bài viết để khám phá cách việc nắm vững những ký hiệu này có thể cải thiện sự hợp tác, tuân thủ các tiêu chuẩn và hỗ trợ quá trình thực hiện dự án liền mạch.

1. Các Loại Bản Vẽ Công Trình Phổ Biến

1.1. Bản vẽ kiến trúc

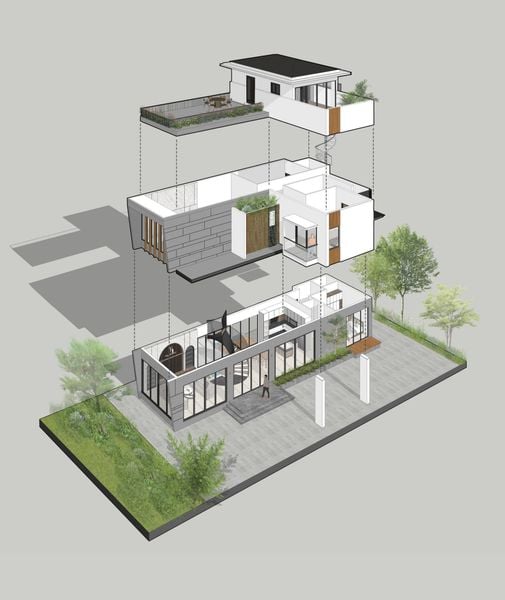

Bản vẽ kiến trúc thể hiện hình dáng và bố trí của công trình, giúp hình dung tổng quan về không gian và thẩm mỹ. Đây là tài liệu quan trọng trong giai đoạn thiết kế và lập kế hoạch thi công.

- Mặt bằng (Floor Plan): Thể hiện bố trí các phòng, cửa, và lối đi.

- Mặt đứng (Elevation): Hiển thị công trình từ góc nhìn bên ngoài.

- Mặt cắt (Section): Cho thấy kết cấu bên trong và chiều cao công trình.

1.2. Bản vẽ kết cấu

Bản vẽ kết cấu là bản vẽ chuyên sâu về các bộ phận chịu lực của công trình như cột, dầm, sàn và móng. Đây là nền tảng cho việc đảm bảo độ an toàn và bền vững của công trình.

- Bản vẽ móng: Thể hiện loại móng (móng cọc, móng bè) và cách bố trí.

- Bản vẽ dầm và cột: Thể hiện kích thước và vị trí của dầm, cột.

- Bản vẽ kết cấu thép: Hiển thị cách lắp ráp và kết nối thép.

1.3. Bản vẽ nội thất

Bản vẽ nội thất là bản vẽ mô tả cách bố trí các đồ nội thất và hệ thống ánh sáng bên trong công trình. Nó giúp người dùng tối ưu không gian sống và làm việc.

- Bố trí phòng: Thể hiện vị trí các đồ nội thất như bàn, ghế, giường.

- Thiết kế ánh sáng: Hiển thị hệ thống chiếu sáng và đèn trang trí.

1.4. Bản vẽ hệ thống điện, nước

Bản vẽ MEP (Mechanical, Electrical, Plumbing) bao gồm các hệ thống kỹ thuật như cơ khí, điện, và cấp thoát nước. Đây là bản vẽ quan trọng giúp đảm bảo tiện ích cho công trình sau khi hoàn thiện.

- Bản vẽ hệ thống điện: Thể hiện vị trí ổ cắm, công tắc và chiếu sáng.

- Bản vẽ hệ thống nước: Hiển thị đường ống cấp và thoát nước.

- Bản vẽ hệ thống điều hòa không khí: Cho biết vị trí và cách lắp đặt hệ thống thông gió.

1.5. Bản vẽ thi công

Bản vẽ thi công cung cấp hướng dẫn chi tiết cho quá trình lắp ráp và thi công tại công trường. Những bản vẽ này giúp công nhân thực hiện đúng theo thiết kế và yêu cầu kỹ thuật.

- Bản vẽ lắp ráp chi tiết: Hướng dẫn cách lắp ráp các bộ phận.

- Bản vẽ quy trình thi công: Cho biết từng bước thi công cụ thể.

2. Những Ký Hiệu Cơ Bản Trong Các Loại Bản Vẽ Công Trình Xây Dựng

2.1. Ký hiệu vật liệu

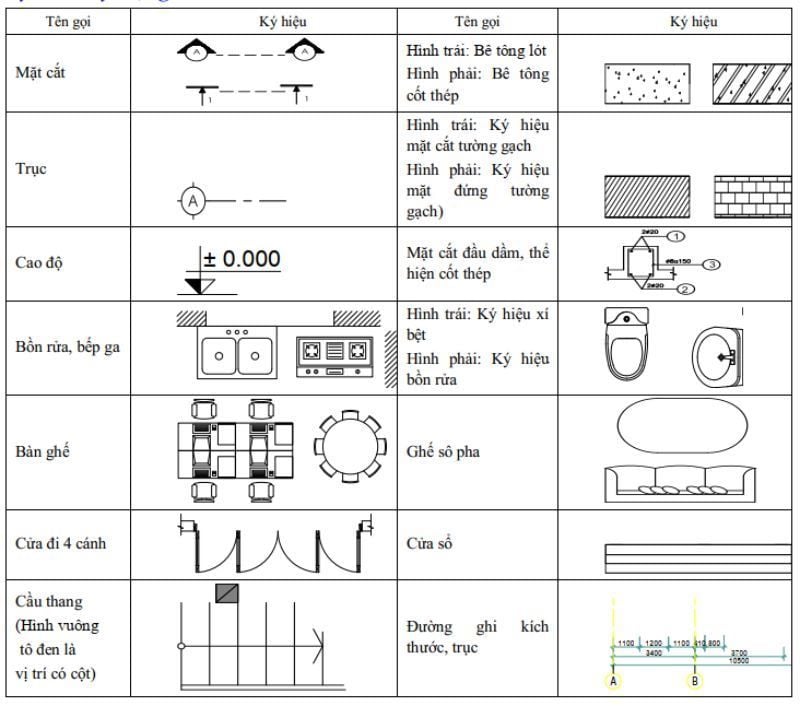

2.2. Ký hiệu viết tắt

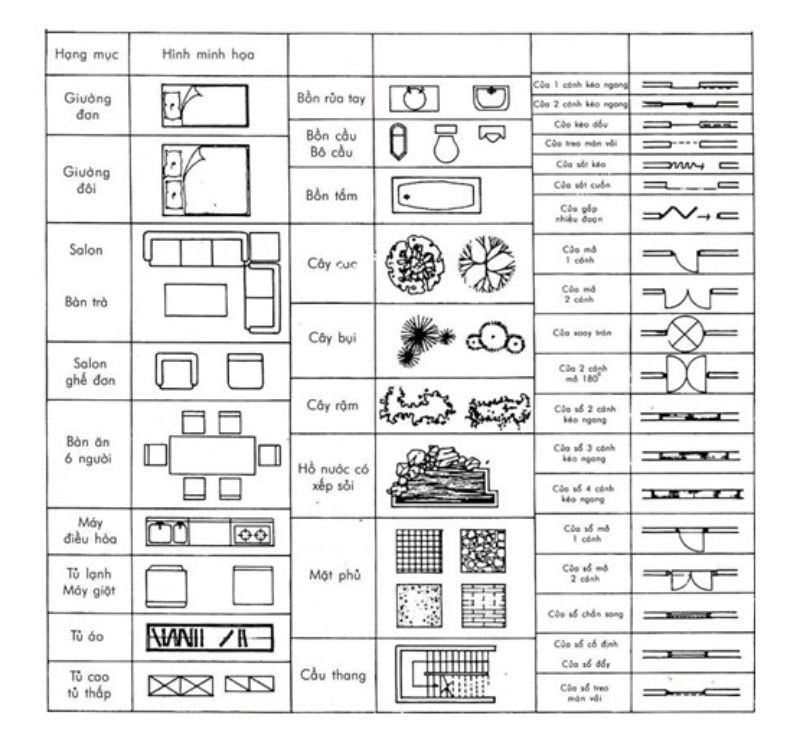

2.3. Ký hiệu nội thất

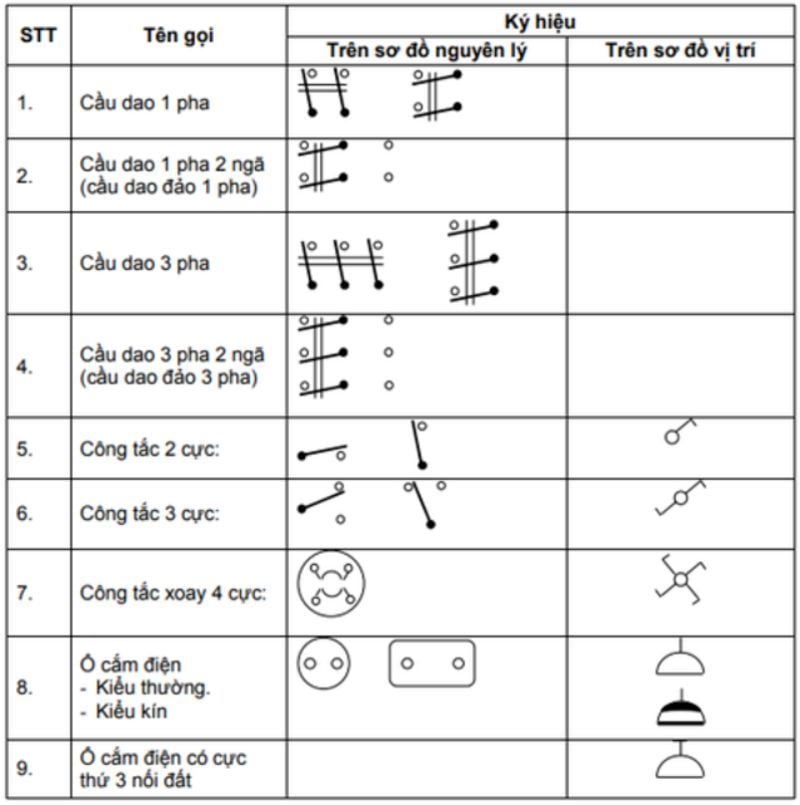

2.4. Ký hiệu hệ thống điện

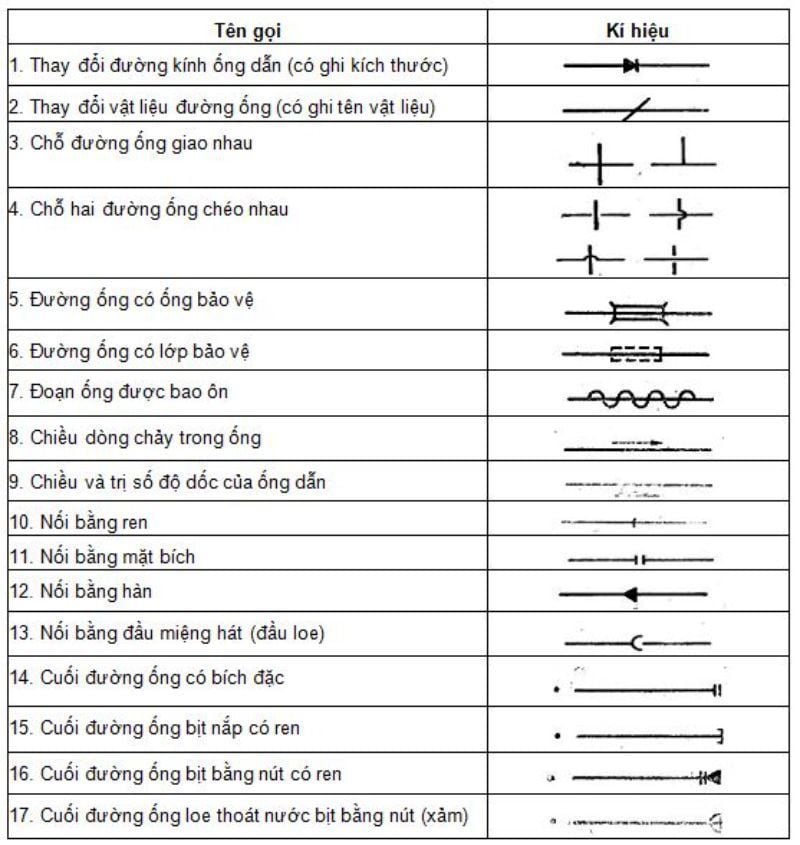

2.5. Ký hiệu hệ thống nước

2.6. Ký hiệu của các đơn vị kích thước

2.7. Ký hiệu vật liệu hoàn thiện bề mặt

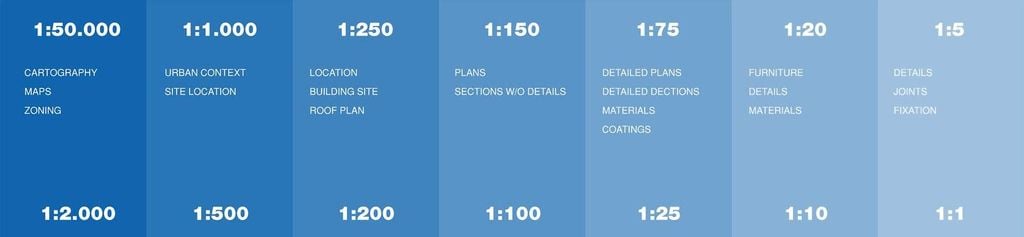

3. Tỷ Lệ Bản Vẽ

3.1. Tỷ lệ 1:50000 - 1:20000

Các tỷ lệ này thường dùng trong bản đồ quy hoạch tổng thể hoặc bản đồ địa hình, nơi cần bao quát toàn bộ khu vực lớn.

Ứng dụng:

- Quy hoạch đô thị và khu công nghiệp.

- Xác định vị trí công trình lớn trong khu vực rộng.

- Phân vùng địa lý và hệ thống giao thông.

Ví dụ: Bản đồ quy hoạch thành phố, khu dân cư, hoặc khu công nghiệp.

3.2. Tỷ lệ 1:1000 - 1:500

Tỷ lệ này thường dùng cho các bản vẽ mặt bằng tổng thể hoặc sơ đồ khu vực công trình.

Ứng dụng:

- Bản vẽ tổng mặt bằng công trình.

- Quy hoạch khu dân cư hoặc khuôn viên trường học.

- Thể hiện rõ các yếu tố chính như đường, công viên, hoặc hệ thống thoát nước.

Ví dụ: Bản vẽ tổng mặt bằng của một công trình nhà máy hoặc khu chung cư.

3.3. Tỷ lệ 1:250 - 1:200

Tỷ lệ này phổ biến cho bản vẽ mặt bằng của từng công trình hoặc các khu vực nhỏ hơn trong dự án.

Ứng dụng:

- Bản vẽ mặt bằng từng tầng của tòa nhà.

- Hiển thị bố trí không gian nội thất hoặc các yếu tố ngoại thất.

Ví dụ: Mặt bằng tầng trệt của một tòa nhà văn phòng hoặc biệt thự.

3.4. Tỷ lệ 1:150 - 1:100

Tỷ lệ này thường được sử dụng cho các bản vẽ kiến trúc và kết cấu, cung cấp thông tin chi tiết hơn về từng phần của công trình.

Ứng dụng:

- Mặt bằng các tầng trong tòa nhà.

- Hiển thị chi tiết các yếu tố như cửa, cầu thang, hoặc tường.

- Sử dụng trong thi công công trình dân dụng và công nghiệp.

Ví dụ: Bản vẽ kết cấu dầm và cột cho một công trình nhà ở.

3.5. Tỷ lệ 1:75 - 1:25

Tỷ lệ này dùng trong các bản vẽ chi tiết của các bộ phận cụ thể, giúp người đọc dễ dàng thi công các chi tiết nhỏ hơn trong công trình.

Ứng dụng:

- Hiển thị chi tiết của cửa ra vào, cửa sổ, hoặc cầu thang.

- Cung cấp kích thước cụ thể cho từng bộ phận nội thất hoặc hệ thống cơ điện.

Ví dụ: Bản vẽ chi tiết của cầu thang hoặc cánh cửa trong tòa nhà văn phòng.

3.6. Tỷ lệ 1:20 - 1:10

Tỷ lệ này thường dùng để mô tả chi tiết kỹ thuật của các bộ phận nhỏ nhưng có vai trò quan trọng trong thi công.

Ứng dụng:

- Chi tiết lắp đặt thiết bị cơ điện hoặc hệ thống cấp thoát nước.

- Cung cấp thông số kích thước cho các thiết bị bảo hộ lao động như mũ bảo hộ, kính bảo hộ, hoặc giày bảo hộ trong bản vẽ thi công.

Ví dụ: Bản vẽ chi tiết hệ thống ống nước hoặc sơ đồ điện trong một phòng kỹ thuật.

3.7. Tỷ lệ 1:5 - 1:1

Các tỷ lệ này dùng cho những bản vẽ cực kỳ chi tiết, thường dùng để thể hiện từng bộ phận nhỏ và yêu cầu kỹ thuật cụ thể.

Ứng dụng:

- Bản vẽ lắp ráp của các thiết bị cơ khí hoặc máy móc.

- Thiết kế các chi tiết nhỏ như bản lề, vít, hoặc khung thép.

Ví dụ: Bản vẽ chi tiết 1:1 của mối hàn hoặc khung kim loại.

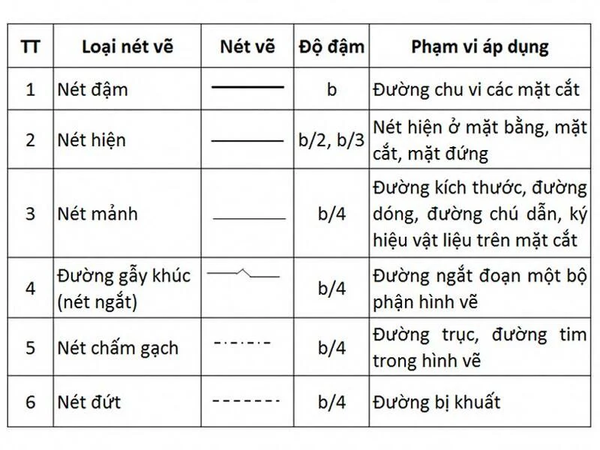

4. Quy Định Về Các Nét Vẽ Trong Bản Thiết Kế

5. Lợi Ích Khi Nắm Vững Ký Hiệu Bản Vẽ Công Trình

Việc nắm vững các ký hiệu bản vẽ công trình mang lại nhiều lợi ích, đặc biệt là trong lĩnh vực xây dựng.

5.1. Tăng hiệu quả công việc

- Tiết kiệm thời gian: Khi hiểu rõ các ký hiệu, bạn có thể đọc bản vẽ nhanh chóng và chính xác, từ đó tiết kiệm thời gian làm việc.

- Cải thiện chất lượng công việc: Việc hiểu rõ bản vẽ giúp bạn thực hiện công việc một cách chính xác, giảm thiểu sai sót và đảm bảo chất lượng công trình.

- Thúc đẩy làm việc nhóm: Khi mọi người trong nhóm đều hiểu rõ bản vẽ, việc giao tiếp và phối hợp làm việc sẽ trở nên dễ dàng hơn.

- Tối ưu nguồn lực: Đảm bảo việc sử dụng đúng vật liệu và trang thiết bị bảo hộ lao động, giúp tăng hiệu suất và giảm lãng phí. Ví dụ, xác định chính xác loại mũ bảo hộ, găng tay bảo hộ hay giày chống trượt phù hợp cho từng công việc.

5.2. Giảm thiểu sai sót khi thi công

- Tránh sai sót trong quá trình thi công: Việc hiểu rõ các ký hiệu giúp bạn tránh nhầm lẫn về kích thước, vật liệu và vị trí các bộ phận cấu trúc.

- Kiểm soát chất lượng: Việc đọc hiểu đúng các ký hiệu còn giúp đội ngũ giám sát và kỹ sư kiểm tra công trình theo đúng tiêu chuẩn và tiến độ, tránh phải làm lại và phát sinh chi phí.

- Đảm bảo an toàn lao động: Việc hiểu rõ bản vẽ giúp bạn nắm rõ cấu trúc của công trình, từ đó đảm bảo an toàn cho bản thân và những người xung quanh.

Các ký hiệu trong bản vẽ xây dựng không chỉ là những biểu tượng đơn giản mà còn là những công cụ quan trọng giúp tối ưu hóa sự giao tiếp và đảm bảo rằng mọi giai đoạn của dự án đều diễn ra suôn sẻ, từ lập kế hoạch cho đến hoàn thiện. Việc hiểu rõ các ký hiệu này giúp các chuyên gia xây dựng giảm thiểu rủi ro, tuân thủ các yêu cầu quy định, và đảm bảo rằng kết quả cuối cùng phản ánh đúng ý tưởng thiết kế ban đầu.

Hơn nữa, việc cập nhật các tiêu chuẩn và quy định xây dựng đang phát triển là điều cần thiết để duy trì sự tuân thủ và an toàn. Cách tiếp cận chủ động này không chỉ đảm bảo quá trình thi công diễn ra trôi chảy mà còn xây dựng niềm tin với các bên liên quan, giảm thiểu các sự cố tốn kém và hỗ trợ các phương pháp xây dựng bền vững.

Việc thành thạo các ký hiệu và quy định trong bản vẽ xây dựng là nền tảng vững chắc cho bất kỳ chuyên gia nào trong ngành, giúp họ thực hiện các dự án an toàn, chất lượng cao và đạt được các tiêu chuẩn ngành một cách hiệu quả.
